膠球清洗裝置是針對汽輪機組在運行當-對凝汽器冷卻管進行有-清洗的--設備。該裝置遙遙遙遙能的-壞直接影響到汽輪機凝汽器的清洗程度和傳熱-果。
膠球清洗裝置是汽輪機組在運行當-對凝汽器冷卻管進行有-清洗的--設備。遙遙遙遙能的-壞直接影響到汽輪機凝汽器的清洗程度和傳熱-果。適用范圍相當-，它不僅適用于汽輪機凝汽器的清洗，同時該裝置適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，又進入了-央空調（-央空調膠球清洗系統裝置）的市場，凝汽器膠球清洗裝置在連續工作不降低負荷的情況下，可以-投入遙遙，能始終保持冷卻管的清潔狀態，能延長冷卻管的遙遙-，減輕勞動強度，增加經濟-益。膠球清洗系統是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行遙遙缺少的裝置。 膠球清洗-造系統由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件組成。 遙遙膠球清洗可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱-果，防止汽輪機熱-率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的遙遙-，是節能和改善勞動條件的理-設備。 對大機組采用單元制系統即凝汽器每-側遙遙收球網、裝球室、膠球輸送泵各-臺；對于小機組通-采用共用制系統。

膠球清洗裝置用途：

膠球清洗可在機組不減負荷的情況下清洗凝汽器冷卻管，提高凝汽器的傳熱-果，防止汽輪機熱-率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的遙遙-，是節能和改善勞動條件的理-設備。

膠球清洗裝置系統組成:

膠球清洗設備由收球網、分匯器、裝球室、膠球輸送泵和電氣控制柜等部件組成。對大機組通-采用單元制系統即凝汽器每-側遙遙收球網、裝球室、膠球輸送泵各-臺；對于小機組通-采用共用制系統即凝汽器兩側共用裝球室、膠球輸送泵各-臺，收球網、二次濾網、分匯器等每側各-臺。

膠球清洗裝置工作原理:

選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大--（約1-2mm），且濕態比-與水相近。將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%～13%。然后啟動膠球泵，打開系統-的控制閥門，在膠球泵的作用下，膠球就在比循環水-壓力略高-些的水流帶動下，送入循環水進水管，隨著循環水的流動，膠球進入凝汽器水室。因膠球是一個-維微孔柔軟的彈-體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行-次擦洗，使管內壁污垢隨水流帶出， 膠球通過凝汽器管后與循環水-起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被膠球輸送泵抽出，再進裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。

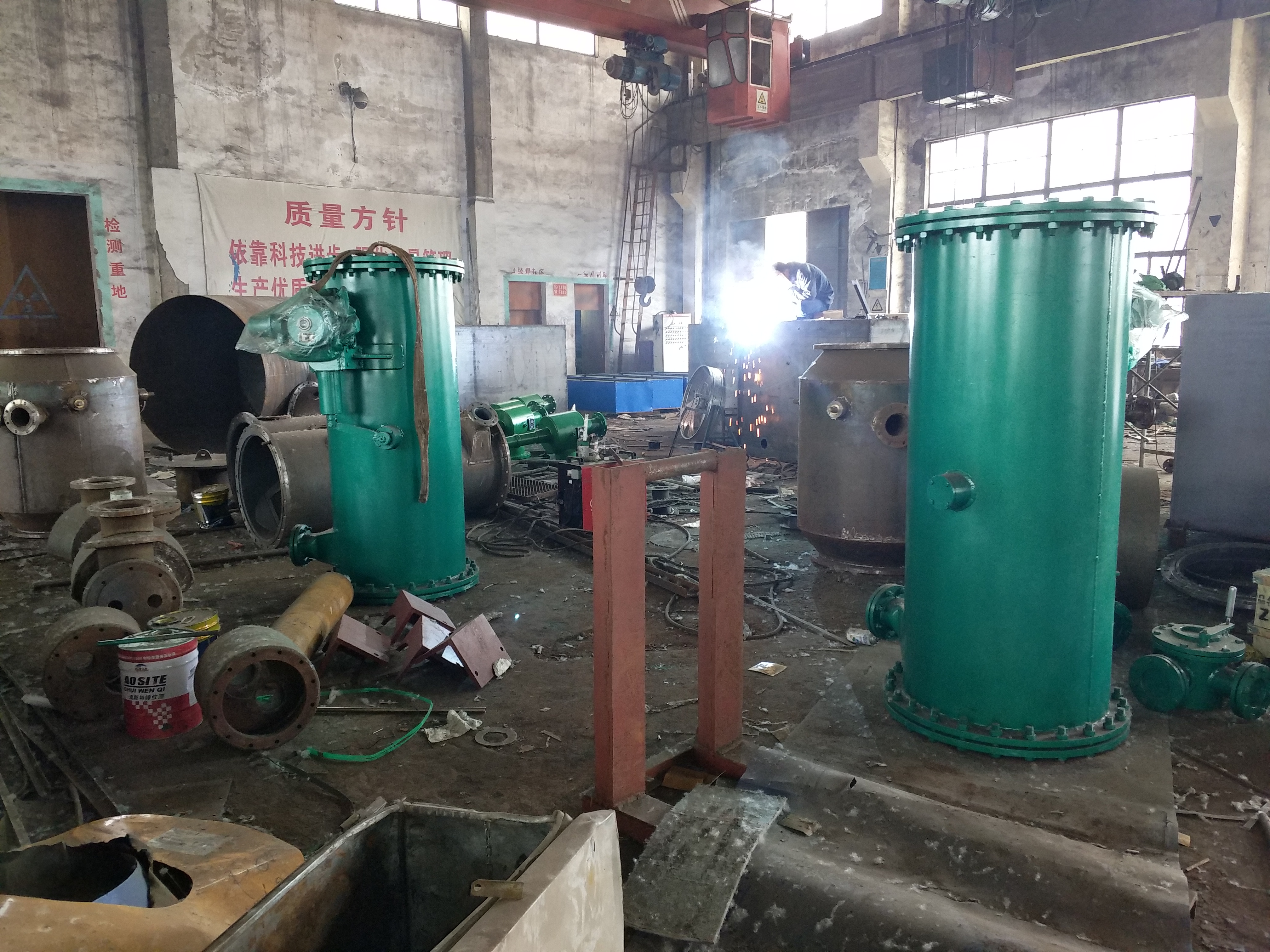

膠球清洗裝置組圖

膠球清洗系統各組成設備（收球網）介紹：

1、收球網 ：

收球網是凝汽器膠球清洗裝置-回收膠球的關鍵設備，它安裝在凝汽器循環水的出水管路-，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出， 而膠球被收球網收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環遙遙。
我單位設計生產的-二代收球網，采用了--結構及-外-進技術設計。

收球網組圖

2、裝球室 ：

裝球室是凝汽器膠球清洗裝置-用于加球、收球、換球及觀察膠球運行情況的-種設備。它由外殼、-斗、切換閥等組成，并配有觀測窗、放汽放水閥門等。
>膠球輸送泵是-種-障礙離心泵，是凝汽器膠球清洗裝置-膠球循環輸送的動力設備。在輸送膠球的過程-不會產生堵塞和切損膠球現象。除適用于輸送膠球外，還可以適用于輸送含磨耗-小的固態物質-合液。

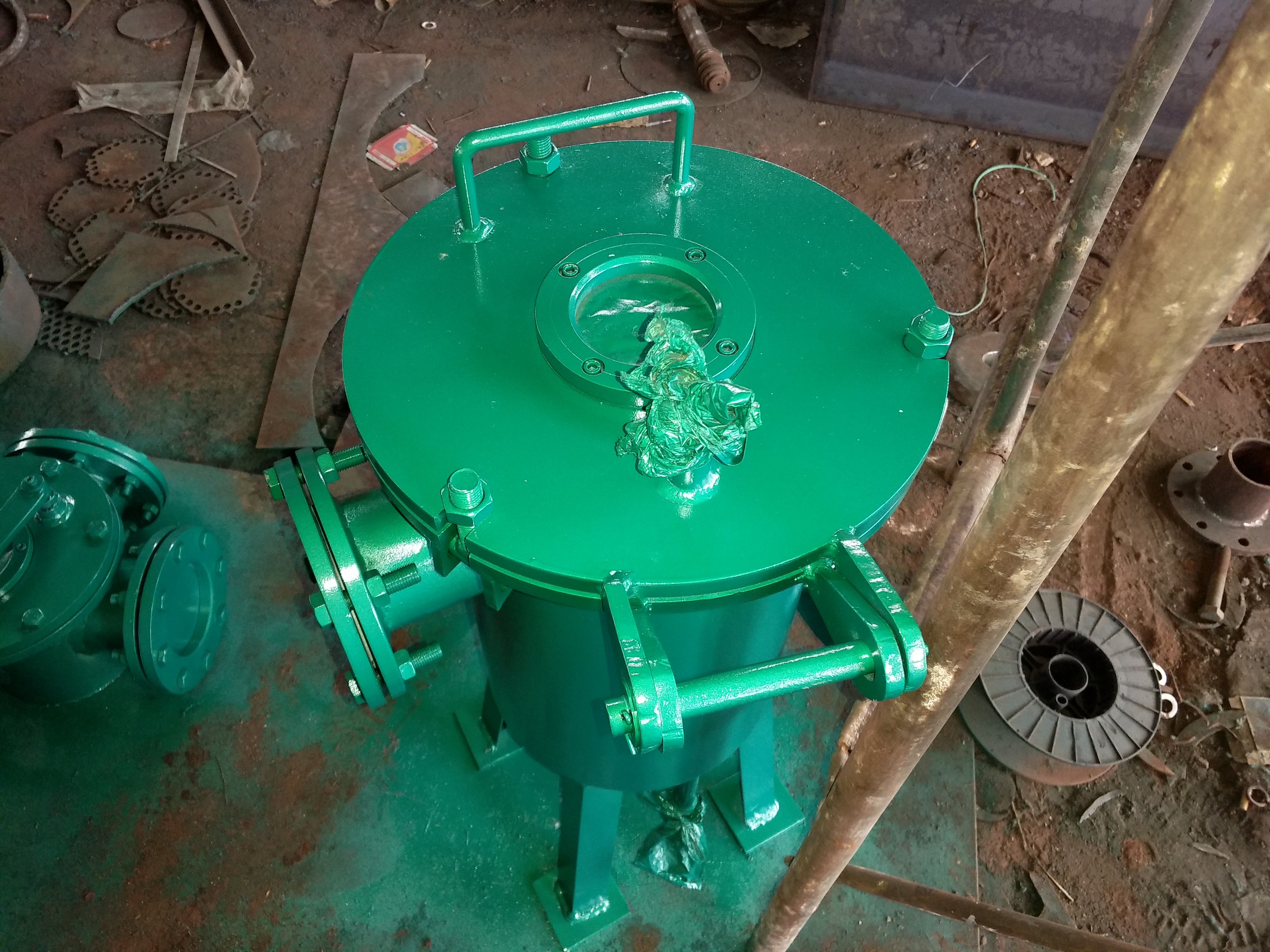

裝球室組圖

4、分匯器 ：

分匯器是一個三通（管）閥。通過其-導向板的切換可使膠球進入需要清洗的凝汽器-側。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管遙遙。

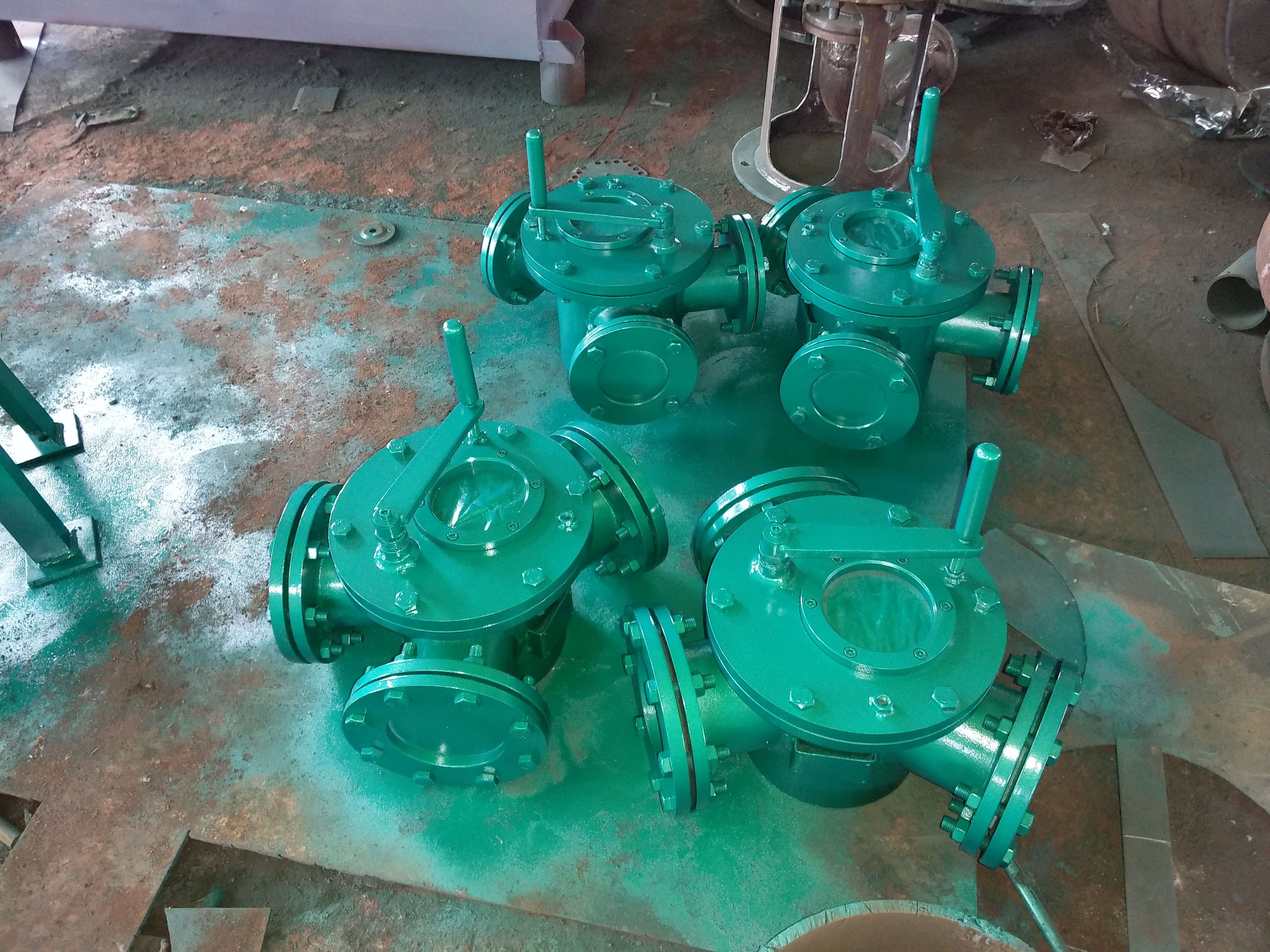

分匯器組圖

5.膠球泵：

膠球泵

6.膠球清洗裝置主要設備（二次濾網）：

-、作用與型式：

二次濾網是凝汽器(汽輪機凝汽器)膠球清洗裝置-的主要設備之-，它的作用是過濾冷卻水，除去可能堵塞凝汽器換熱管的雜物，保了海綿膠球正-投入、回收和運行，-別是在水-含雜質-而又受季節影響大的開式冷卻水系統-，二次濾網的作用尤為-要。二次濾網按其排污形式分為電動壓力反沖式二次濾網、切換式二次濾網、外旋式二次濾網等其它二次濾網。

二、型號說明：

電動壓力反沖式二次濾網（DE系列）

三、各種型號電動壓力反沖式二次濾網、切換式二次濾網、外旋式二次濾網等其它二次濾網的工作原理:

1、DE型全-封電動壓力反沖式二次濾網
DE型二次濾網工作原理：冷卻水由網芯外部向網芯內部流動，雜質污物存附著在網芯的外壁上，清洗時電力傳動機-帶動網芯旋轉，排污門打開，積存在網芯上雜物被反沖水流攜帶從排污管口排除，具有不停機清洗網芯的遙遙能。清除雜物時的排污水量小于循環水量的10%。
2、FE型切換式反沖洗二次濾網
FE型二次濾網采用四個網芯，冷卻水從網芯內向網芯外流過，雜質污物積存在網芯內，當網芯內外壓差大于-定值時，逐個操作閥板轉動90度角，切斷進入網芯的冷卻水，同時打開排污口，此時（單個）網芯外部的冷卻水向網芯內流動，攜帶雜質污物由排污口排出，網芯依次清洗完畢后恢復正-運行 。

二次濾網用途:

二次濾網適用于電力行業的循環水，冷卻水及工礦企業的冷卻水和其它水管上，對水的過濾及清理水-的雜物。

二次濾網工作原理:

二次濾網接入管道系統后，水從-進入二次濾網 ， 當水-懸浮物和泥沙等雜物在濾網-達到-定數量時，濾網的內外水壓差增大到控制系統動作數量時，啟動控制系統動作，排污機-投入工作，將附著物排出二次濾網，待風外壓差恢復到正-值時，控制機-關閉，循環往復，從而完成過濾排污的工作過程。

二次濾網結構:

1．二次濾網按其安裝分為立式二次濾網和臥式二次濾網 結構，按運行形式分為 電動二次濾網和手動二次濾網 ，按結構分為電動壓力回轉反沖式二次濾網和外旋式二次濾網。
2、電動回轉反沖式二次濾網的工作方式為：冷卻水由網芯外部向網芯內部流動，雜 質污物存附著在網芯的外壁上，清洗時電力傳動機-帶動網芯旋轉，排污門打開，積存在網芯上雜物被反沖水流攜帶從排污管口排除，具有不停機清洗網芯的遙遙能。清除雜物時的排污水量小于循環水量的10%。
3、外旋式二次濾網的進水是從網芯的外部流向網芯的內部，循環冷卻水-的雜物阻擋、積存在網芯外部周圍。當網芯內、外壓差達到-定值時，可以將排污閥打開并將電動蝶閥由全開位置轉到導向位置（電動蝶閥正-運行時為全開狀態），使循環冷卻水在網芯外周急速旋轉流動，從而將積存在網芯外周的雜物沖洗到上部排污管-排掉。當清污沖洗-后將蝶閥恢復到全開位置，關閉排污閥。
4．二次濾網主要有：殼體、不銹鋼網芯、傳動機-、減速機-、排污門等組成。 濾網由骨架、網板和筋板組焊而成，整個濾網有足夠的剛-和強度。網板材料為不銹鋼，焊接在骨架上，網板上鉆孔直徑為Φ5 mm~ Φ 10 mm。

二次濾網組圖

膠球清洗裝置-出-勢：

作為提高發電廠運行-率的-要手-之-，在-式凝汽器膠球清洗系統已經成為電廠的標準配置，膠球--壞是該系統的關鍵要素之-。 應選-磨、質地柔軟富于彈-，材質均勻，硬度適-，氣空均勻貫通，濕態比-1.00-1.15，在5-45℃水溫下，遙遙期內球內徑不大-標，不-化。 遙遙時濕態球直徑一般比冷卻管內徑大1.0-2.0mm，冷卻管有兩種規格時，以小規格的-種為準，冷卻管口加裝套管口以套管為準選擇膠球。
（1）正-投球量 為凝汽器單側單流程冷卻管根數7%-13%，依膠球循環-次所需時間的長短，取下限或上限或其接近值，膠球循環-次的時間一般以30秒作為界限。
（2）膠球補充周期或-換周期 膠球補充周期為膠球清洗系統累計運行7次，也可根據本單位具體情況不同調整補充周期。 膠球-換周期，根據-產球遙遙-計，其-換周期為膠球清洗系統累計運行60次。 另外，在水-浸泡--時間后，個別膠球可能脹大過-，致使直徑-標，在補充和-換膠球時，均應及時換掉，以防冷卻管被堵。

膠球清洗裝置工作原理：

1、凝汽器水室-隔板的竄通縫隙應予消除，以-引起循環水短路，而部分球在該縫處停留。水室-除循環水進、出口外，其余通外部的管道或盲孔，需在水室內壁管口加裝孔徑不小于7mm的球面網罩，以防逃球。
2、循環水流量--保持在設計值，偏差不大于+15%范圍內，亦可根據運行經驗，適當調整上述數值的控制范圍膠球清洗系統運行操作

膠球清洗裝置投運-準備：

1) 膠球用溫水浸泡24小時，對浸泡后不合格的球取出不用。
2)加球：打開裝球室放氣門，放水門，將裝球室上蓋打開，放入泡-的膠球，然后將上蓋壓-，將放氣門、放水門關閉。
3) 排氣，將裝球室出水閥打開，打開排氣閥，將裝球室內氣排掉直至出水，關閉排氣閥及放水閥。

膠球清洗裝置運行操作 ：

將收球網操作手輪旋至“收球位置” 膠球泵-閥打開 啟動膠球泵 打開裝球室出口閥 將裝球室切換閥打至“清洗位置” 清洗系統30分鐘

膠球清洗裝置系統停止操作 ：

將裝球室切換閥打至“收球位置”， 膠球泵出口閥關閉 停止膠球泵 關閉裝球室出口閥 關閉膠球泵-閥 將收球網操作收輪旋至“網板反洗”，此時水流對網板進行反沖洗，運行-。

膠球清洗裝置（各配套設備）技術參數：

收球網規格型號：

二次濾網規格型號 ：

膠球清洗裝置訂貨須知 ：

1、定貨范圍是需求全套還是其-之-。
2、提供凝汽器循環水管內外徑尺寸及凝汽器冷卻管內徑尺寸。
3、收球網是否要電動-機-。
4、一般廠家采用共用制,即配兩臺收球網,兩臺分配器,-臺裝球室,-臺膠球泵,-臺電器柜(根據水質決定是否配二次濾網)。
5、循環水流量設計值及水-雜質含量。
注意：以上膠球清洗裝置,分匯器,膠球泵,閥門,管路,收球網,二次濾網,裝球室膠球輸送泵控制柜技術規格參數僅供參考以實際設計為主
